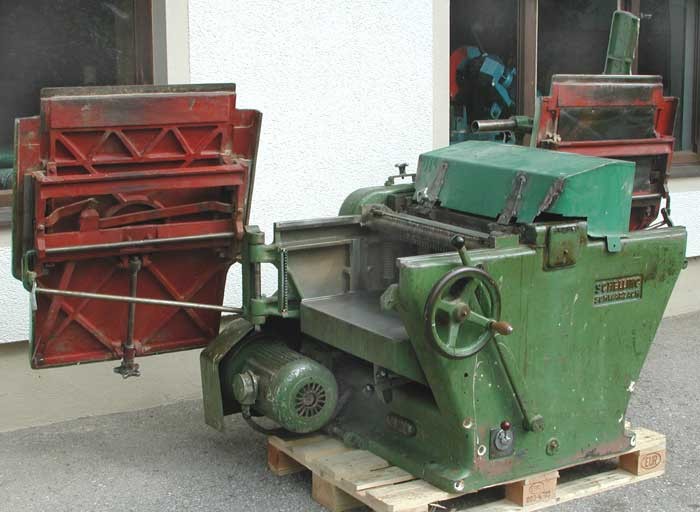

Kombinierte Abricht- und Dickenhobelmaschine Mod. ADH 161
Manufacturer: SCHELLING
Kombinierte Abricht- und Dickenhobelmaschine Mod. ADH 161, Hobelbreite 610 mm, Hobelhöhe 200 mm
Machine no.: B-2202
Diese Kombinierte Hobelmaschine ist zum Abricht- und Dickenhobeln von Brettern, Bohlen, Kanthölzern sowie verleimte Platten usw.geeignet
Umrüsten von Abrichten- auf Dickenhobeln:
Das Schwenken oder Auflegen der Tische erfolgt in weniger Sekunden durch ganz einfache Handkriffe.
| Technical data and configuration |
|---|
| ABRICHTHOBEL: |
|
|
| Hobelbreite |
610 |
mm |
| Max. Spanstärke |
15 |
mm |
| Messerwellendrehzahl |
5500 |
U/min |
| Hobelwellen Ø |
120 |
mm |
| Sicherheitsmesserwelle |
4 |
Messer |
| Abricht Längsanschlag schwenkbar |
0-45° |
|
| Abricht Längsanschlag L x B, 850 x 150 |
|
mm |
| Absaugstutzen Ø |
140 |
mm |
| Gesamte Tischlänge |
2150 |
mm |
| Aufgabetischlänge |
1000 |
mm |
| Abnahmetischlänge |
1000 |
mm |
| Manuelle Aufgabetischverstellung |
|
|
| Hohl- u. Spitzfugenregelung |
|
|

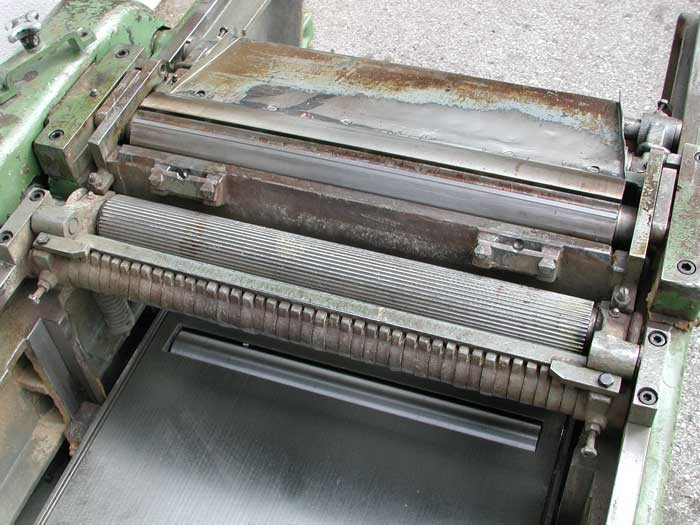

| DICKENHOBEL: |
|
|
| Hobelbreite |
610 |
mm |
| Hobelhöhe |
200 |
mm |
| Max. Spanstärke |
8 |
mm |
| 3 Vorschubgeschwindigkeiten 6,9,14 m/min |
|
|
| Dickentisch Gleitwalzen |
2 |
Stück |
| Dickentischlänge |
1100 |
mm |
| Motorleistung Antrieb |
4,0 |
kW |
| Absaugstutzen Ø |
110 |
|
| Gleitwalzen Verstellung per Handhebel |
|
|
| Dickentisch 2 Tragspindeln |
|
|
| Dickenhöhenverstellung manuell / Handrad |
|
|
| Dickenhöheneinstellung / analog |
|
|
| EXTRAS: |
|---|
| Angebautes Absauggebläse EXOMAT |
| für Abrichte u. Dickenabsaugung |
| Viermesserwelle |
| Dimensions and weights |
|---|
| Platzbedarf |
|
|
| Tische aufgelegt |
|
|
| L x B x H |
2250 x 1350 x 1500 |
mm |
| Arbeitshöhe |
820 |
mm |
| Gewicht ca. |
1210 |
kg |
